Dans une station de traitement, le bassin d’aération ne constitue pas un simple volume de stockage. Il devient le cœur d’un procédé biologique soumis à des variations de débit, de charge organique, de température et de composition chimique. Pour un industriel, le choix d’un ouvrage boulonné peut réduire les contraintes de chantier et faciliter une extension. Toutefois, cette solution reste performante seulement si la structure, l’étanchéité, l’aération et l’exploitation sont conçues comme un ensemble. Un mauvais dimensionnement ne se traduit pas uniquement par une baisse de rendement. Il peut aussi provoquer une surconsommation énergétique, des dépôts, une usure accélérée ou des arrêts difficiles à planifier.
À quoi sert un bassin d’aération boulonné dans le traitement des effluents ?
Le bassin reçoit des effluents prétraités et maintient les conditions nécessaires à l’activité biologique. L’air ou l’oxygène apporté soutient les micro-organismes qui dégradent une partie de la pollution biodégradable. Dans un projet neuf, une extension ou une remise à niveau, l’étude de solutions pour bassins d’aération doit donc relier le volume utile, la charge à traiter, le brassage, le transfert d’oxygène et les contraintes du site. La cuve ne peut pas être choisie séparément du procédé qu’elle accueille.
Selon la filière, le bassin peut accueillir une biomasse en boues activées, des supports mobiles d’un procédé MBBR (Moving Bed Biofilm Reactor), ou réacteur à biofilm sur supports mobiles, ou encore les équipements d’un bioréacteur à membranes, également appelé BRM. Dans un MBBR, de petits supports circulent librement dans l’effluent. Un biofilm composé de micro-organismes se développe à leur surface et participe à la dégradation de la pollution. Le rôle du bassin reste double : fournir un environnement favorable à la biomasse et assurer une circulation suffisante du mélange. Une teneur correcte en oxygène dissous ne garantit pas, à elle seule, un traitement homogène. Des zones mortes peuvent subsister si l’hydraulique ou le brassage sont mal maîtrisés.
Pourquoi choisir une construction boulonnée plutôt qu’un ouvrage en béton ?

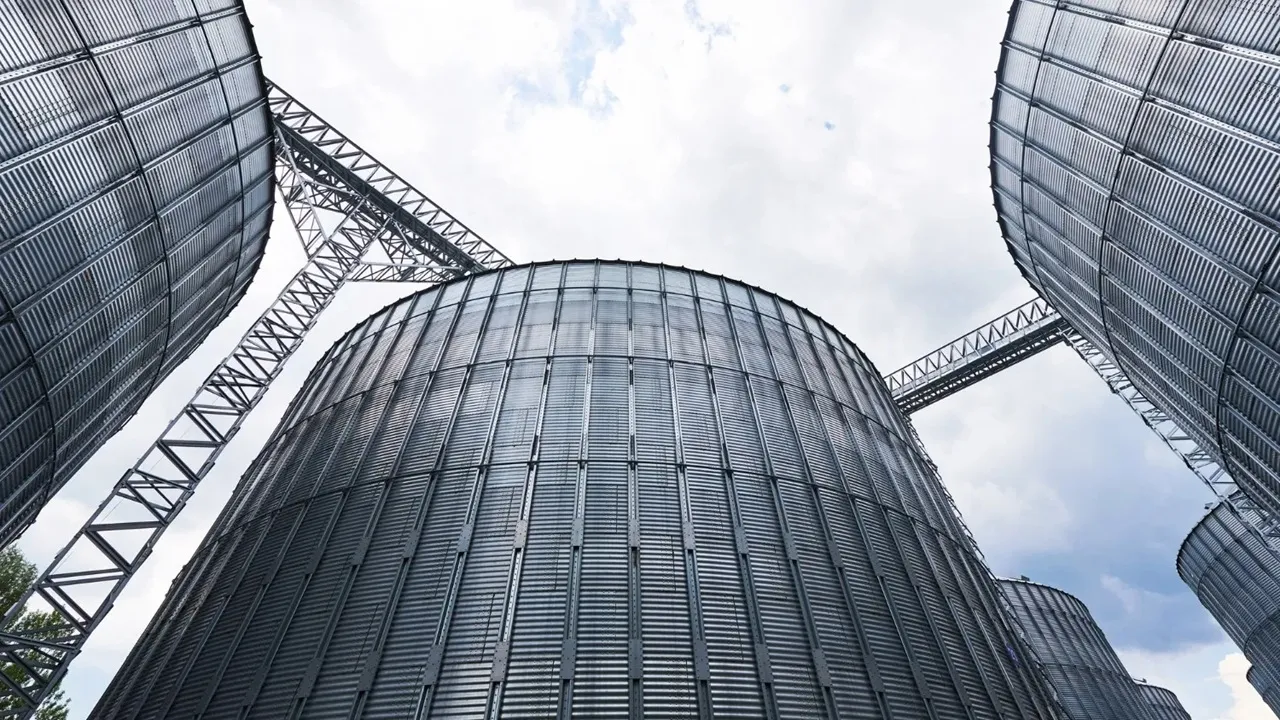

Un bassin boulonné est constitué de panneaux métalliques assemblés sur site. Cette conception modulaire limite les opérations lourdes de génie civil et permet d’adapter plus facilement le diamètre ou la hauteur à l’emprise disponible. Elle devient intéressante lorsqu’une usine doit maintenir son activité, réduire la durée du chantier ou prévoir une évolution future de capacité.
La préfabrication améliore aussi la régularité des composants. Les ouvertures, piquages, passerelles et interfaces peuvent être préparés avant le montage. En revanche, la modularité ne supprime pas les exigences structurelles. Le radier, l’ancrage, les charges hydrostatiques, le vent, les équipements suspendus et les efforts transmis par les canalisations doivent rester cohérents.
Le risque principal n’est pas toujours visible au remplissage. Il peut apparaître après plusieurs cycles d’exploitation, lorsque les tassements, les vibrations ou les dilatations sollicitent les assemblages. La rapidité de montage ne doit donc jamais conduire à réduire les contrôles du génie civil ou des interfaces mécaniques.
Quels paramètres faut-il transmettre avant de dimensionner le bassin ?
Un volume calculé uniquement à partir du débit moyen donne une vision incomplète. Les effluents industriels changent parfois fortement entre deux fabrications, deux nettoyages ou deux campagnes. Le concepteur doit connaître les pointes hydrauliques, mais aussi la variabilité de la pollution et les produits susceptibles d’atteindre le traitement biologique.
- les débits moyen, maximal et minimal, ainsi que leur profil journalier ;
- la charge organique, les matières en suspension et les composés azotés à traiter ;
- le pH, la température, la conductivité et les substances pouvant perturber la biomasse ;
- le procédé biologique prévu, la concentration de biomasse et le temps de séjour recherché ;
- le besoin réel en oxygène, les contraintes de brassage et la stratégie de régulation ;
- les dimensions disponibles, les accès de montage et les conditions géotechniques ;
- les piquages, passerelles, instruments, aérateurs, mélangeurs et charges rapportées.
Ces données doivent être examinées sur une période représentative. Une moyenne mensuelle peut masquer un rejet court, mais très concentré. Sur le terrain, ce type de pic provoque souvent une chute de l’oxygène dissous, puis une dégradation de la qualité de sortie. Le bassin tampon peut atténuer ces écarts, mais il ne remplace pas une analyse correcte de la charge biologique.
Comment choisir le matériau et le système d’étanchéité ?
Pour les solutions métalliques boulonnées visées ici, les panneaux sont notamment proposés en acier vitrifié ou en acier revêtu d’époxy. L’étanchéité peut être réalisée avec un joint mastic ou un joint élastomère, selon la conception retenue. Le choix dépend du pH, de la température, de la salinité, des agents de nettoyage, des solvants éventuels et des conditions d’oxydation. Un matériau adapté à un effluent urbain ne convient pas automatiquement à une eau issue de l’agroalimentaire, de la chimie ou du traitement de surface.
Les joints constituent un autre point sensible. Leur compatibilité chimique doit être vérifiée avec l’effluent, mais aussi avec les produits utilisés pendant le nettoyage. La tenue mécanique, le vieillissement, la température et les mouvements entre panneaux comptent autant que la résistance initiale.
Une fuite au niveau d’un joint ne signifie pas toujours que le mastic est défectueux. Elle peut révéler un serrage irrégulier, une déformation locale, un tassement du support ou un effort parasite transmis par une canalisation. Remplacer uniquement le joint sans rechercher cette cause risque de provoquer une nouvelle fuite.
Les zones les plus exposées sont souvent les pénétrations, les raccords de tuyauterie, la ligne d’eau, les fixations d’équipements et les secteurs soumis aux projections. Une inspection sérieuse ne doit donc pas se limiter aux grandes surfaces de panneaux. Les petites interfaces concentrent fréquemment les contraintes.
Pourquoi le système d’aération influence-t-il la conception de la cuve ?

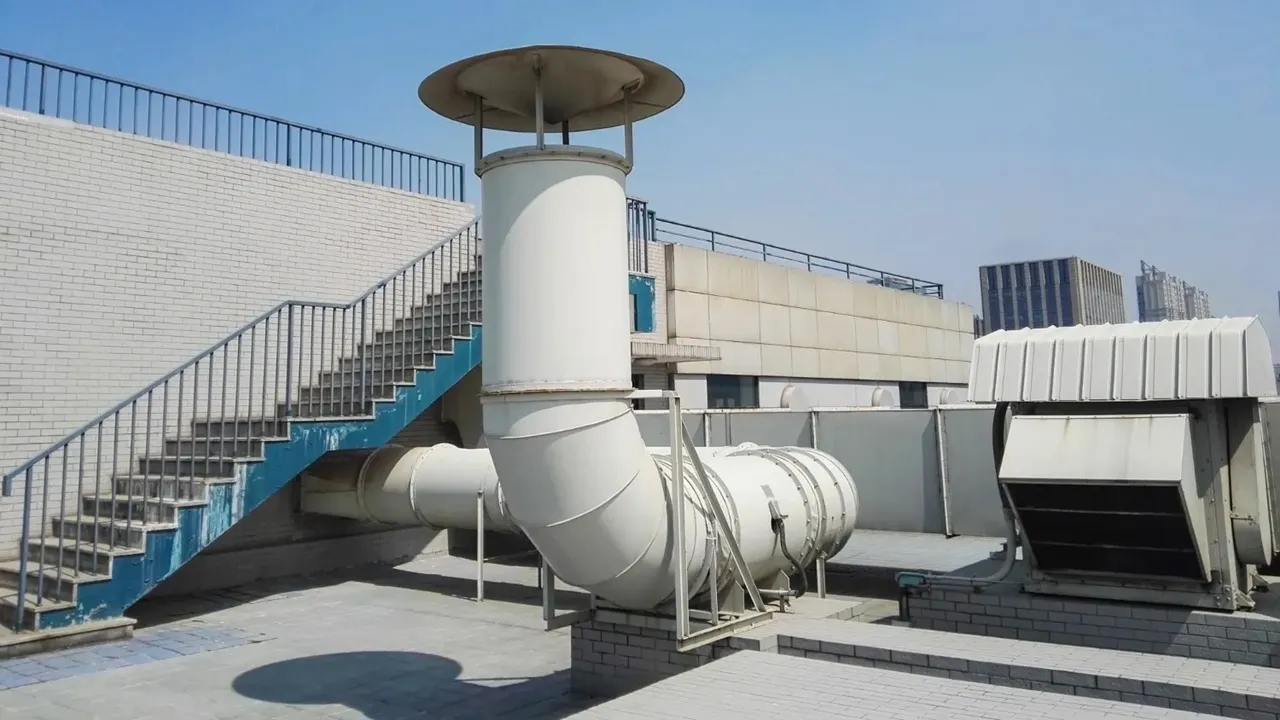

L’aération doit satisfaire deux besoins différents : transférer l’oxygène et maintenir le mélange en mouvement. Des diffuseurs à fines bulles peuvent favoriser le transfert d’oxygène, mais ils exigent une répartition homogène de l’air et une maintenance maîtrisée. Des aérateurs de surface, des hydro-éjecteurs ou des systèmes de brassage peuvent répondre à d’autres contraintes.
Le choix dépend du procédé, de la profondeur d’eau, de la concentration de solides, du risque d’encrassement et de la variabilité de charge. Il faut également vérifier les efforts et les vibrations transmis par les équipements à la structure du bassin.
Dans un système d’aération par insufflation, la profondeur d’eau influence la pression demandée aux surpresseurs et le temps de contact entre l’air et l’effluent. La géométrie modifie, quant à elle, les circulations internes. Dans un bassin cylindrique, elle influence les trajectoires d’écoulement, mais ne garantit pas à elle seule l’absence de zones peu brassées près du radier ou des parois.
Dans un procédé MBBR, des supports généralement fabriqués en matière plastique circulent librement dans le bassin. Le biofilm se développe directement sur ces supports mobiles, qui offrent une surface de fixation à la biomasse active. Les supports doivent circuler sans s’accumuler et rester retenus dans l’ouvrage par des grilles adaptées. La répartition de l’air doit alors assurer simultanément le transfert d’oxygène et la mise en mouvement des supports. Une aération mal répartie peut créer des accumulations locales et réduire le contact entre les supports, l’effluent et l’oxygène.
Le dimensionnement énergétique ne doit pas partir du rendement annoncé en eau propre uniquement. En exploitation, les caractéristiques de l’effluent, la température, la salinité, les tensioactifs et la concentration de solides modifient le transfert réel. Le bon indicateur n’est donc pas la puissance installée, mais l’oxygène effectivement transféré au procédé dans ses conditions réelles.
Quelles interfaces de génie civil et de tuyauterie faut-il sécuriser ?
Un bassin métallique reste dépendant de son support. La planéité du radier, la qualité des ancrages et la maîtrise des tassements conditionnent la répartition des efforts. Une légère irrégularité peut devenir critique sur un grand diamètre. Elle crée des concentrations de contraintes et complique l’étanchéité au pied de la virole.
Les canalisations doivent également conserver une certaine indépendance. Une tuyauterie lourde, mal supportée ou soumise à la dilatation peut tirer sur un piquage. Le problème se manifeste alors sur la cuve, alors que son origine se trouve plusieurs mètres plus loin. Les supports, les compensateurs et les séquences de montage doivent être définis avant la mise en eau.
Cette approche rejoint les principes de la performance industrielle : un équipement fiable dépend autant de sa conception que de la maîtrise de ses interfaces. Séparer les lots sans organiser leur coordination augmente le risque de réserves tardives, de reprises et de responsabilités difficiles à établir.
Cas typique : un bassin conforme, mais un procédé instable
Prenons un cas typique en industrie agroalimentaire. Un nouveau bassin boulonné peut être parfaitement étanche lors des essais. Pourtant, les performances biologiques se dégradent pendant les jours de nettoyage intensif. L’oxygène dissous chute, les équipements d’aération fonctionnent en continu et des dépôts apparaissent dans une zone du radier. La première réaction consiste souvent à incriminer le volume du bassin ou la puissance d’aération.
L’analyse peut révéler une autre réalité. Les rejets de nettoyage arrivent sur une période courte, avec une température et une composition différentes du flux habituel. La régulation d’air réagit trop tard, tandis que le brassage devient insuffisant à faible niveau.
Le bassin n’est pas nécessairement défaillant. C’est l’ensemble alimentation, tamponnement, régulation et hydraulique qui doit être corrigé. Cet exemple rappelle qu’un ouvrage bien construit peut rester mal exploité si les scénarios réels de production n’ont pas été étudiés.
Comment préparer la maintenance sans interrompre toute la filière ?
La maintenabilité doit être intégrée dès la conception. Un système d’aération performant, mais inaccessible, peut imposer une vidange complète pour une intervention mineure. Dans une installation ne disposant que d’une seule ligne, cette contrainte devient rapidement critique.
Les dispositifs relevables, les secteurs isolables ou la redondance de certains équipements peuvent réduire le risque d’arrêt total. Ces choix doivent être comparés au coût et aux conséquences d’une indisponibilité prolongée.
- prévoir des accès sûrs aux instruments, aux vannes, aux dispositifs d’aération et, lorsqu’ils sont présents, aux surpresseurs ;
- définir une procédure d’inspection des joints, boulons, revêtements et piquages ;
- surveiller les pertes de charge du réseau d’air et les dérives de consommation électrique ;
- organiser le nettoyage des diffuseurs selon l’encrassement réellement observé ;
- conserver les plans de montage, les couples de serrage et les références des matériaux ;
- préparer les conditions de consignation, de vidange et d’intervention dans l’ouvrage.
Lorsqu’une intervention impose de pénétrer dans un bassin vidé, la préparation ne peut pas se limiter à la consignation des équipements. Selon la configuration de l’ouvrage et les conditions d’accès, l’opération peut nécessiter des mesures spécifiques de prévention des risques en espaces confinés. L’analyse préalable doit alors couvrir l’atmosphère, la ventilation, les accès, la surveillance extérieure et l’organisation des secours.
Après la mise en service, une inspection de référence est utile. Elle permet de documenter l’état initial du revêtement, des joints, des fixations et des équipements. Les contrôles suivants deviennent alors comparables. Sans cet état zéro, une trace, une décoloration ou une légère déformation sont plus difficiles à interpréter.
Quels indicateurs permettent de détecter une dérive ?
Le suivi doit croiser les données de procédé et les données mécaniques. Côté traitement, l’oxygène dissous, la température, le pH, la charge entrante et la qualité de sortie aident à comprendre le comportement biologique. Le potentiel d’oxydoréduction peut également compléter l’analyse selon la filière.
Dans une installation alimentée par des surpresseurs, leur consommation électrique et leur temps de fonctionnement peuvent révéler une éventuelle perte d’efficacité. Une hausse progressive de la pression peut signaler l’encrassement des diffuseurs. Une consommation élevée, sans amélioration de l’oxygène dissous, doit déclencher une recherche de fuite ou un contrôle de la répartition de l’air.

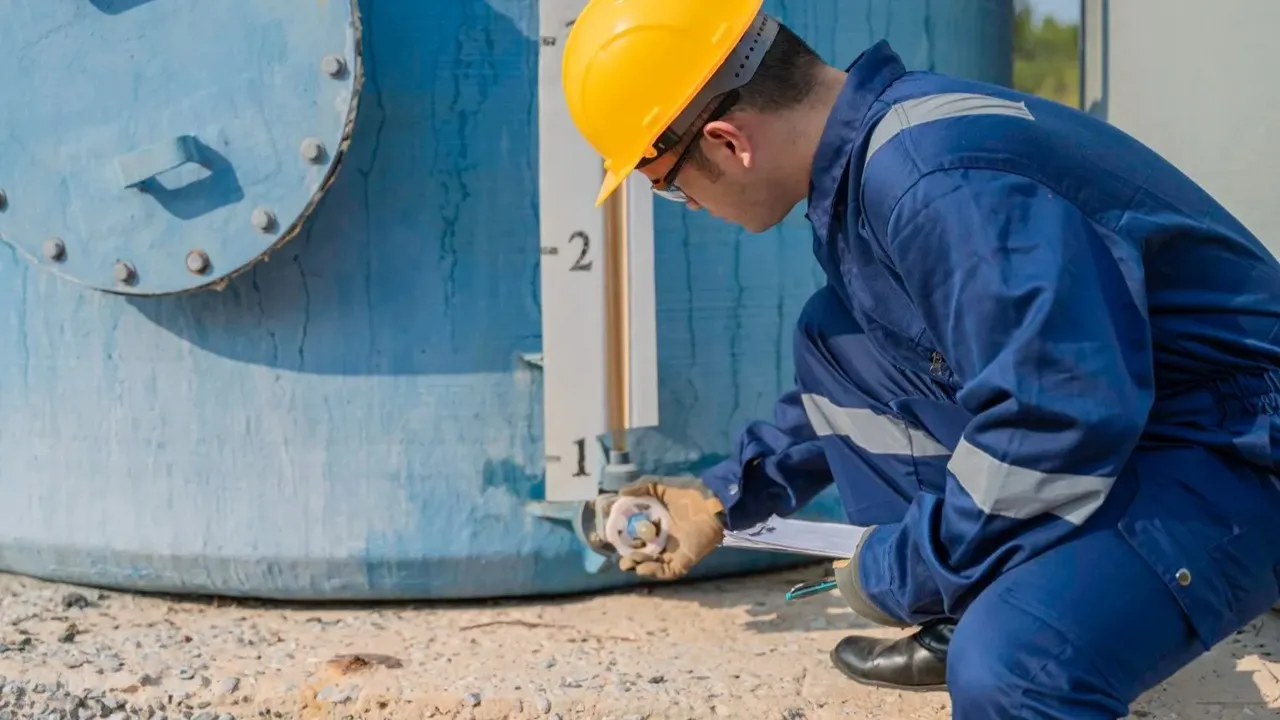

Côté ouvrage, les inspections portent sur les suintements, la boulonnerie, les joints, les piquages, le revêtement, les ancrages et les déformations inhabituelles. Une fuite localisée après une intervention peut signaler un effort de tuyauterie ou un remontage incorrect. Les indicateurs doivent servir à déclencher une analyse, pas seulement à remplir un tableau.
Quelles erreurs fragilisent le plus souvent ce genre de projet ?
La première erreur consiste à commander une capacité avant d’avoir stabilisé les données d’entrée. La deuxième est de traiter la cuve, l’aération et le génie civil comme trois projets séparés. La troisième est de sélectionner un revêtement à partir d’une désignation générale de l’effluent, sans analyser ses variations et les produits de nettoyage.
Il faut aussi éviter de négliger les conditions transitoires. Le démarrage biologique, les arrêts de production, les faibles niveaux, les pointes de charge et les opérations de maintenance créent des situations différentes du régime nominal. Un bassin fiable doit fonctionner correctement pendant ces phases.
Enfin, l’absence d’accès ou de solution de repli transforme une panne limitée en arrêt prolongé. Quelques économies réalisées sur les équipements relevables, les accès ou l’instrumentation peuvent générer des coûts bien supérieurs pendant l’exploitation.
Un bassin boulonné est-il adapté à tous les effluents industriels ?
La solution convient à de nombreux projets, mais elle n’est pas universelle. Sa pertinence dépend de la compatibilité chimique, des dimensions recherchées, du procédé biologique, des contraintes de chantier et de la stratégie de maintenance. Un effluent très chaud, fortement abrasif ou contenant des substances agressives peut imposer des protections spécifiques, voire une autre technologie.
La décision doit reposer sur une caractérisation représentative, une étude des scénarios d’exploitation et une revue des interfaces. Lorsque ces étapes sont menées sérieusement, la construction boulonnée offre une réponse modulaire, rapide à installer et évolutive. Elle devient alors un véritable outil de traitement, et non une simple alternative de génie civil.
FAQ sur les bassins d’aération boulonnés
Quelle différence existe-t-il entre un bassin tampon et un bassin d’aération ?
Le bassin tampon homogénéise les débits et les concentrations avant le traitement. Il limite l’effet des pointes et stabilise l’alimentation de la filière. Le bassin d’aération réalise une étape active de traitement biologique grâce à l’apport d’air ou d’oxygène. Les deux ouvrages sont souvent complémentaires. Un bon tamponnement améliore la stabilité du bassin biologique, mais il ne remplace pas son dimensionnement.
Peut-on installer un procédé MBBR dans un bassin boulonné ?
Oui, sous réserve d’une conception adaptée. Le MBBR, ou réacteur à biofilm sur supports mobiles, utilise de petits éléments sur lesquels se développe la biomasse. Le bassin doit intégrer un système d’aération capable de maintenir ces supports en mouvement, ainsi que des grilles empêchant leur sortie. Il faut également vérifier l’hydraulique, les charges appliquées aux équipements et l’accessibilité pour la maintenance. La compatibilité ne dépend donc pas seulement du matériau de la cuve. Elle repose sur l’intégration complète du procédé.
Acier vitrifié ou acier époxy : comment choisir ?
Le choix dépend de la composition de l’effluent, de sa température, de son pH et des substances utilisées lors des nettoyages. La résistance chimique du revêtement et celle des joints doivent être étudiées ensemble. Une solution performante dans une station urbaine n’est pas automatiquement adaptée à un rejet industriel variable. Des données représentatives et une validation technique sont indispensables avant la commande.
Quels sont les principaux points de maintenance d’un bassin boulonné ?
Les contrôles concernent les joints, la boulonnerie, les revêtements, les piquages, les ancrages et les équipements d’aération. Il faut également suivre les pertes de charge du réseau d’air, l’encrassement des diffuseurs et, lorsqu’ils sont présents, la consommation des surpresseurs. Une inspection visuelle régulière, comparée à un état de référence, permet de repérer plus tôt les évolutions anormales.
Comment éviter une surconsommation énergétique de l’aération ?
La régulation doit suivre les besoins réels du procédé, sans maintenir en permanence un débit d’air maximal. La répartition des diffuseurs, leur propreté, la profondeur d’eau et le brassage influencent aussi l’efficacité. Une dérive de consommation peut venir d’un encrassement, d’une fuite sur le réseau ou d’une charge différente de celle prévue. L’analyse doit croiser énergie, oxygène dissous et qualité de traitement.
